ICS电子皮带秤

产品描述
客户现场
关联产品

产品描述:

产品特点：
适用于对皮带输送机输送散装物料过程中进行连续计量的理想设备，具有结构简单、称量准确，使用稳定、操作方便、维护量少等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。主要应用于冶金电力、煤炭、矿山、港口、化工、建材等行业。为工厂自动控制和现代化管理提供重要的数据信息。

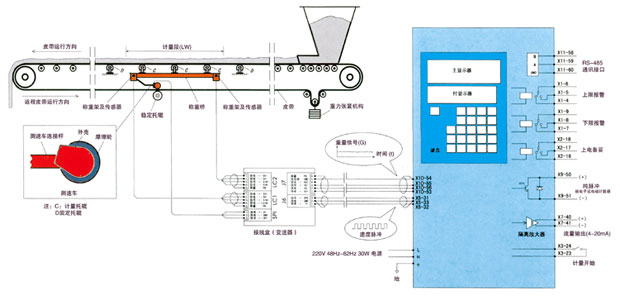

原理和结构：
    ICS-XX托辊式电子皮带秤能够很方便的安装到皮带输送机上，对通过的物料进行连续不断的计量、累计和显示，并且把流量和累计的结果远传到需要的位置（距离3000米），远传的信号包括瞬时流量，累计量和流量上限，流量下限等。
    ICS-XX托辊式电子皮带秤安装于输送皮带的下面，并托起计量段的皮带。荷重传感器将物料重力变化，皮带槽型角度变化等非重力因素自动消除，只送出纯净的重力信号到称重积算仪。
    在返程皮带上置有一个可以测出电子皮带秤运行速度的测速机构，其内部的测速传感器连续测量单位时间内皮带运行的距离，并且发出相应的调频脉冲到称重积算仪。
    上述两个被测量的物理量（重量和速度）被同时传到称重积算仪中，电子皮带秤重量和速度两个物理量在称重积算仪中被立即（约0.0001秒）计算成为法定重量单位（公斤 -kg，吨 -t，磅 -lb），并按用户的设定显示出瞬时流量和累计量。同时送出各远传信号。

技术参数：

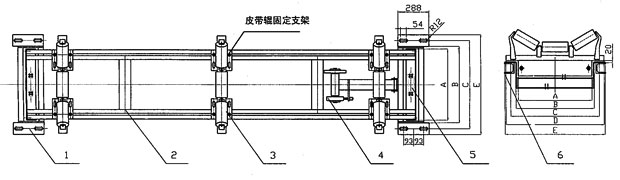

1：承重架 2：称重桥 3：托辊架及托辊 4：测速机构及测速传感器 5：荷重传感器 6：皮带输送机并配有称重控制仪表

电子皮带秤主要性能指标：

称重能力：6000T/H 以下

流量上限：继电器触点输出

皮带宽度：500-2200mm

流量下限：继电器触点输出

皮带速度：0.1-4m/s

吨脉冲：可任意设定（NPN、CE结）

电子皮带秤准确度：累计量的±0.25～±0.5%

瞬时流量：kg/分（4-20mA）

电源：～220v 50Hz

组合式秤体、多辊或单辊结构、沉重机构

简略造型表：

规格型号	带宽（mm)	精度（%）	称量范围（t/h)	皮带倾角	称量传感器（只）	称量托辊（组）	应用场合	工作电压(Vac)
ICS-BM-(A)	500-1800	±0.125	1-2000	≤6°	4	4	倾角较小	220±10%
ICS-BM-(B)	500-1800	±0.25	1-2000	≤17°	2	4	电子皮带秤主皮带输送机
ICS-BM-(C)	500-1800	±0.5	1-2000	≤17°	2	2	主皮带输送机
ICS-BM-(D)	500-1800	±0.5	1-2000	≤17°	2	1	较短的输送
ICS-BM-(E)	500-1800	±0.5	1-2000	≤17°	1	2	主皮带输送机
ICS-BM-(F)	500-1800	±1.0	1-2000	≤17°	1	1	较短的输送机
ICS-BM-(G)	500-1800	±1.0	1-2000	≤17°	2	1	电子皮带秤移动工输送机
