一． 设备简介：
WLS型无轴螺旋输送机是我公司根据建材、化工、电力、医药、冶金、食品行业在采用LS 型、GX 型螺旋输送机输送磨琢性大、粘性较大，易结块，易缠绕物料时形成物料堵塞，吊轴承损坏使螺旋输送机不能正常工作的实际情况而自主研发的一种新型螺旋输送机。无轴螺旋输送机也是拦污机械除污配套设备，主要用于污水处理厂输送格栅栅渣、污泥脱水机的泥饼；输送格栅除污机所分离出的污物，可用于输送污泥、半流体等物质。
本产品适用于连续均匀输送较松散的、有粘性的、易缠绕物料，输送物料温度最高可达400℃，最大倾角小于30°。
二． 无轴螺旋输送机设备特点：
无轴螺旋输送机与传统有轴螺旋输送机相比，由于采用了无中心轴、吊轴承设计，利用具有一定柔性的整体钢制螺旋推送物料，因而具有以下突出优点：
1、螺旋具有超强的耐磨性和耐用性，使用寿命长。
2、抗缠绕性强：无中心轴干拢，对于输送带状、易缠绕物料有特殊的优越性，防止阻塞引起事故。
3、环保性能好：采用全封闭输送和易清洗的螺旋表面，可以保证环境卫生和所输送物料不受污染、不泄漏。
4、扭矩大、能耗低：由于螺旋无轴、物料不易堵住，因而可以较低速运转，平稳传动，降低能耗。
5、输送量大：输送量是相同直径传统有轴输送机的1.5 倍，最大达 40m3/h。输送距离长，可达25 米，并可以根据用户需要，采用多级串联式安装，超长距离输送物料，能机动工作。
6、结构紧凑，节省空间，外型美观，操作简便，经济耐用，无需维护，维护费用低节电 35%，就此两项2 年内收回设备投资。
三． 无轴螺旋输送机的主要机型：

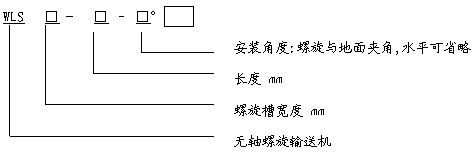

1、型号表示: 2、构造特点:
1） WLS型无轴螺旋输送机由无轴螺旋、U型槽、衬板、盖板、进出口和驱动装置组成。
2） 物料由进料口输入，经螺旋推动后由出料口输出。
3） 构造简单、料槽中无轴承，物料输送流畅，维修简便。
4） 除进出料口敞开外，其余部分均可加盖封闭，物料不会外溢，减少空气污染。
3、污水处理（半流质）物料输送量：
主要技术参数

型号	规格(螺旋直径D)	螺旋转速(rpm)	各安装角度下输送能力m3/h			输送长度在10m内的功率(KW)
			0°	20°	30°
WLS-225	225mm	20	2.5	1.8	1.2	1.5
WLS-250	250mm	20	2.8	2.0	1.5	1.5
WLS-320	320mm	20	5.2	4.1	3.0	2.2
WLS-360	360mm	20	9.6	6.9	4.2	2.2
WLS-400	400mm	20	13.6	9.8	6.3	3

注:表内数值为转数n=20 转/分钟的输送量。
 4、建材、化工、电力、食品(散料、粘性大、易缠绕物料)的输送量:

螺旋直径mm	215	280	360	420	480	600	800
螺距mm	190	280	300	320	400	480	500
转速r/min	40	40	40	40	40	32	32
输送量m³/h	9	25	55	80	120	175	300
转速 r/min	30	30	30	30	30	25	25
输送量m³/h	7	19	40	60	90	135	230

注:转速的允许偏差在10%的范围内。
 5、无轴螺旋输送机倾斜布置时的输送量的矫正系数:

倾斜角	0°	≤5°	≤10°	≤15°	≤20°
矫正系数 C	1.00	1.00	0.80	0.70	0.65

 6、无轴螺旋输送机输送栅渣、泥饼技术特性：

介质	型号	参考输送量m3/h			尺            寸      mm
		0°	15°	30°	A	B	D	L1	L3	B1	L	安装角度
栅渣	WLS260	2.5	1.8	1.4	260	370	220	150	550	280	≦15000	≦30°
	WLS320	6	4.5	3	320	430	280	200	650	350	≦20000
	WLS355	8.5	6.2	4.5	355	465	315	250	700	400
	WLS420	12	9.5	7	420	550	380	250	750	450	≦30000
	WLS450	16	13	11	450	590	410	300	850	500	≦32000
	WLS500	21	19	16	500	650	450	300	950	550
	WLS550	28	25	22	550	700	500	300	1100	600	≦35000
泥饼	WLS260	4	2.8	1.8	260	370	220	150	550	280	≦15000
	WLS320	10.6	7.4	5.6	320	430	280	200	650	350	≦20000
	WLS355	12.6	8.9	6.4	355	465	315	250	700	400
	WLS420	16.8	12.3	7.6	420	550	380	250	750	450	≦30000
	WLS450	22	17	13	450	590	410	300	850	500	≦32000
	WLS500	30	25	17	500	650	450	300	950	550
	WLS550	34	30	25	550	700	500	300	1100	600	≦35000

说明：1）、以上输送量是在转速为20r/min工况下计算出，为参考值；
       2）、功率配备应根据工况、输送介质、安装角度和输送长度确定；
      3 ）、可根据用户特定的尺寸及要求定定制；
      4）、 因选用的减速机型号（或生产厂家）不同，尺寸L3有所变动。

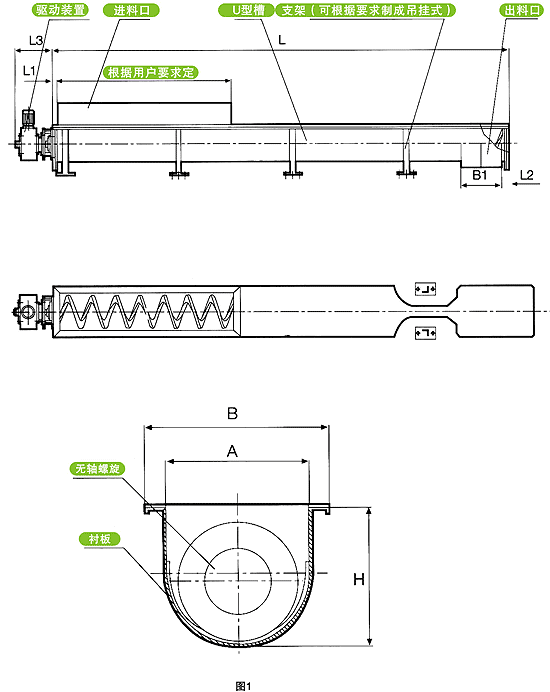

 四、结构尺寸示意图：

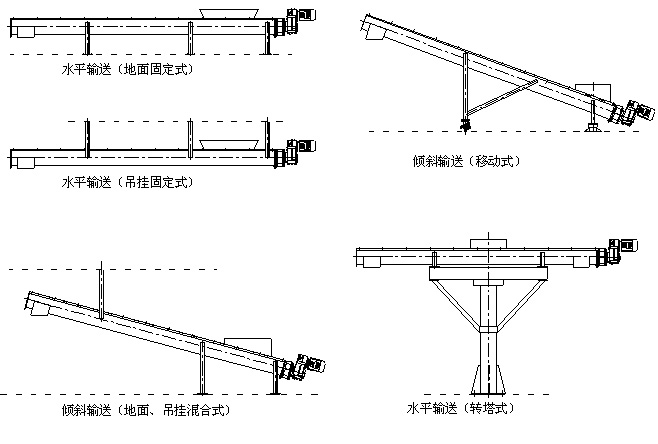

五、安装方式：
本公司还可以根据需要可提供吊挂式；地面、吊挂混合式；移动式以及可绕进料口轴线回转式、转塔式。 六、订货须知：
1、订货时需方应向厂方提供输送物料的种类、输送距离、出料高度、水平还是倾斜安装、进料口形状和数量、输送量等。
2、特殊需要时，可和厂方协商。
潍坊鼎汇机电设备有限公司始于2009，专业智造十余载，积累大量的案例经验，致电13046473189根据您的物料、工况可为您提供专业的技术方案。

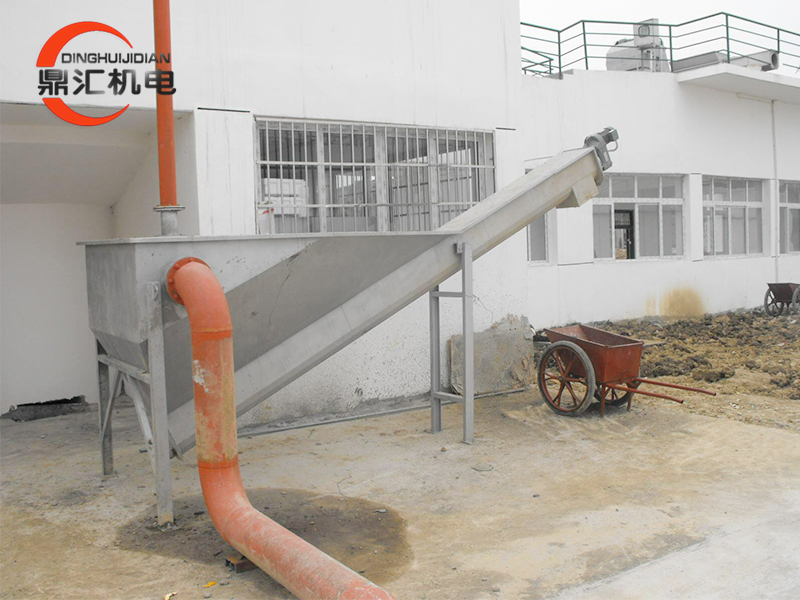

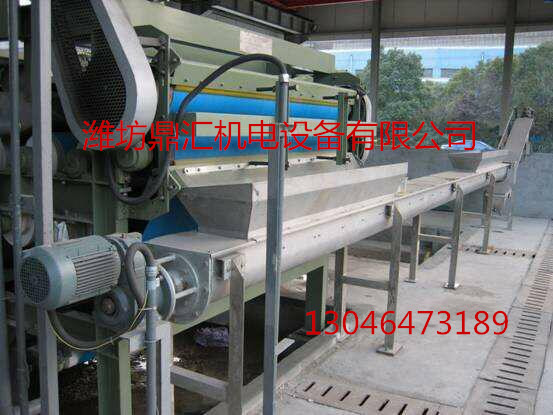

客户现场
